Broca Ess del bastidor de inversión de R32 51m m para el perno de ancla de la perforación del uno mismo

Información básica.

N º de Modelo.	R25/R32/R38/R51/T30/T40/T53/T76/T103/T111
Estándar	ISO 10208
Certificación	Gsg/ISO/GB
Diámetro (mm)	42/51//76/90/100/110/115/130/150/160/180/200
tipo de producto	Broca de acero endurecido
Paquete de transporte	Caja de cartón/caja de madera contrachapada
Especificación	R25/R32/R38/R51/T30/T40/T53/T76/T103
Marca comercial	TERNAL
Origen	Porcelana
Código hs	84314320
Capacidad de producción	10000PCS/mes

Descripción del Producto

Introducción a los ASD
El sistema de anclaje hueco autoperforante realiza la perforación, el anclaje y el enlechado en un solo paso. Permite que el aire y el agua pasen libremente a través de la barra durante la perforación para eliminar los escombros y luego permite inyectar la lechada inmediatamente después de cubrir completamente todo el perno.
Características y ventajas

Sin perforación previa Roca a cualquier profundidad Se puede instalar en todo tipo de suelo Carcasa para cargas laterales La lechada y la barra se instalan simultáneamente Solo se necesita perforadora y planta de lechada

Componentes principales:

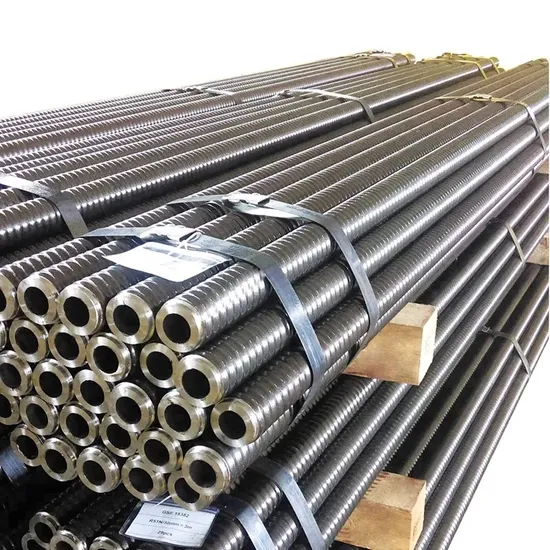

El sistema de anclaje autoperforante consta de: Barra hueca de acero Acoplador de acero Placa de acero Tuerca de acero Broca de sacrificio

Ficha técnica

Selección de brocas
EX	Descripción	Una broca transversal mecanizada o endurecida por fundición.
	Condiciones Adecuadas	La mayoría de aplicaciones para terrenos sueltos a medianamente densos.
EXX	Descripción	La broca de carburo de tungsteno.
	Condiciones Adecuadas	Adecuado para formaciones rocosas de fractura blanda a media.
FSE	Descripción	Broca de botón semiesférica fundida y templada.
	Condiciones Adecuadas	Adecuado para limo, arena y grava y formaciones rocosas blandas.
ESD	Descripción	Broca de botón endurecida con centro caído.
	Condiciones Adecuadas	Para una mayor eficiencia de perforación de limo, arena y grava con pequeños cantos rodados o roca blanda.
FEES	Descripción	Broca de botón semiesférica de carburo de tungsteno.
	Condiciones Adecuadas	Con cara de perforación plana para una amplia gama de terrenos fracturados, formaciones rocosas quebradas y medianas.
EW	Descripción	Broca para arcilla.
	Condiciones Adecuadas	Suelos mixtos cohesivos sin obstrucciones.
CE	Descripción	Broca endurecida de tres medias lunas/arco.
	Condiciones Adecuadas	Adecuado para suelos no consolidados con pequeños cantos rodados.
ECC	Descripción	Broca de arco/tres medias lunas de carburo de tungsteno.
	Condiciones Adecuadas	Para una variedad de formaciones rocosas de blandas a medianas.
ey	Descripción	Broca de tres hojas endurecida con botones centrales caídos.
	Condiciones Adecuadas	Ofrece un mayor rendimiento de corte en rellenos y tiza.
EYY	Descripción	Broca central de caída TC con broca de tres hojas endurecida.
	Condiciones Adecuadas	Adecuado para condiciones de suelo cementado de blando a medio, incluidos rellenos y tiza.

Tipo de broca	Diámetros de broca
	R25	R32	R38	R51	T30	T40	T52	T73	T76	T103
EX	f42 f51	f51 f76 f90	f76 f90 φ100	f90 f115	f42 f46 f51 f76	f76 f90 φ100 f115	f115	f130 f170	f130 f170	-
EXX	f42 f51	f51 f76 f90	f76 f90 φ100	ø90 ø100 φ115 φ130 f150	f42 f46 f51	φ76 φ90 φ100 φ115 ø130 ø150	f115 f130 f150	f130 f150 φ200	f130 f150 φ200	f175
FSE	f42 f51	f51 f76	f76 f90 φ100	f90 f110	f42 f46 f51	φ76 φ90 φ100 φ115 f130	-	-	-	-
ESD	-	-	f115	f115	-	-	f115	f130	f130 f170	-
FEES	f42 f51	f51 f76 f90	f76 f90 φ100 f115	ø90 ø100 φ115 φ130 f150	f46 f51	φ70 φ76 ø90 ø100 φ115 φ130	φ100 f115	f110 f130	f120 f130 f150	f175
EW	-	f76 f90	φ76 φ90 ø100 ø110 φ115 φ130 f150	f130 f150 f175	f76 f90	f90 f130 f150	f130 f150	f130 f150	f130 f150	f220 f280
CE	-	f51 f76	f76 f90 f115	f115	f51	f90 f115	-	-	-	-
ECC	-	f51 f76	f76 f90 f110 f115	f115	f51	f90 φ100 f115	-	-	-	-
ey	-	f76 f90	f76 f90 f130	f115	-	-	-	-	-	-
EYY	-	f76 f90	f76 f90 f130	f115	-	-	-	-	-	-
